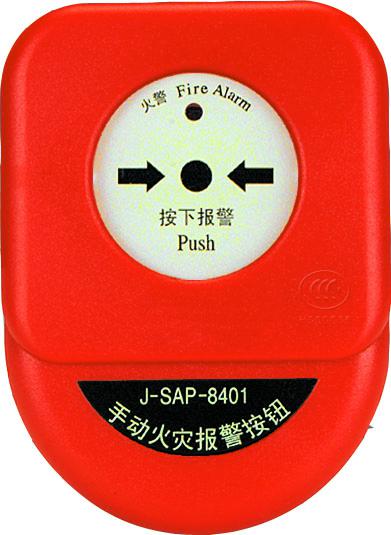

J-SAP-8401型手動火災報警按鈕
文章來自：海灣消防設備 發布時間：2014-01-23 17:21
一、J-SAP-8401海灣消防手動火災報警按鈕特點
手動火災報警按鈕安裝在公共場所，當人工確認火災發生后按下按鈕上的有機玻璃片，可向控制器發出火災報警信號，控制器接收到報警信號后，顯示出報警按鈕的編號或位置并發出報警音響。手動火災報警按鈕和前面介紹的各類編碼探測器一樣，可直接接到控制器總線上。本手動火災報警按鈕主要具有以下特點： （1）采用拔插式結構設計，安裝簡單方便；
（2）采用無極性信號二總線，其地址編碼可由手持電子編碼器在1～242之間任意設定；
（3）有機玻璃片按下后可用專用工具復位；
（4）按下玻璃片，可由按鈕提供無源輸出觸點信號，可直接控制其它外部設備。
二、J-SAP-8401海灣消防手動火災報警按鈕主要技術指標
（1）工作電壓：總線24V
（2）監視電流≤0.6mA
（3）動作電流≤1.8mA
（4）J-SAP-8401海灣消防手動火災報警按鈕線制：與控制器無極性信號二總線連接
（5）無源輸出觸點容量：DC60V/100mA
（6）J-SAP-8401海灣消防手動火災報警按鈕使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（7）外殼防護等級：IP43
（8）J-SAP-8401海灣消防手動火災報警按鈕外形尺寸：
90mm×122mm×48.5mm(帶底殼)
三、J-SAP-8401海灣消防手動火災報警按鈕結構特征、安裝與布線

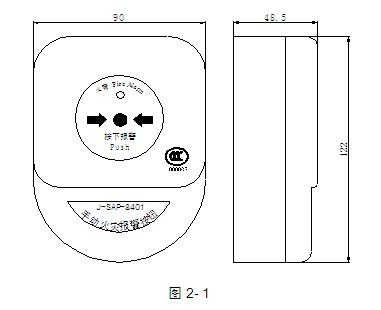

J-SAP-8401海灣消防手動火災報警按鈕為紅色全塑結構,分底盒與上蓋兩部分。底盒與上蓋采用拔插式結構裝配，安裝拆卸簡單、方便，連接緊密，非常便于工程調試及維修更換。手動火災報警按鈕外形示意圖如圖2-1：
J-SAP-8401海灣消防手動火災報警按鈕外接端子示意圖如圖2-2：
J-SAP-8401海灣消防手動火災報警按鈕其中：
Z1、Z2：無極性信號二總線接線端子
K1、K2：無源常開輸出端子
J-SAP-8401海灣消防手動火災報警按鈕布線要求：信號線Z1、Z2采用阻燃RVS雙絞線，導線截面≥1.0mm2。

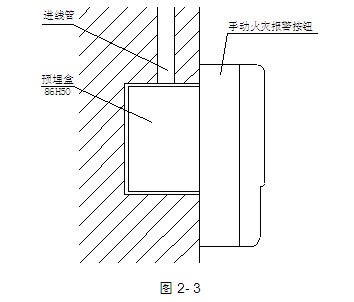

手動火災報警按鈕底盒背面和底部各有一個敲落孔，可明裝也可暗裝，明裝時可將底盒裝在86H50預埋盒上，明裝示意圖見圖2-3；暗裝時可將底盒裝進埋入墻內的YM-02C型專用預埋盒里（安裝方式見第二章1.5節YM-02C使用方法）。
